S&P Rohrventilator TD-160/100, halbradial

S&P Rohrventilator TD-160/100 – kompakte Abluft für 100 mm

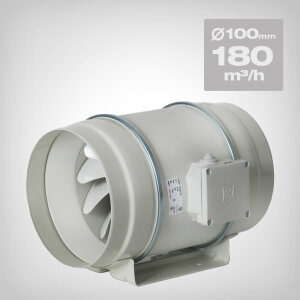

Der S&P Rohrventilator TD-160/100 ist ein halbradialer Inline-Kanalventilator für runde Lüftungsrohre (NW 100). Die Bauart ist auf hohe Förderleistung bei kompakten Abmessungen ausgelegt und eignet sich für Zu- oder Abluft in Wohn- und Nebenräumen sowie in technischen Anwendungen.

Dank zwei Drehzahlstufen passt du Luftleistung und Geräuschpegel an die jeweilige Installation an. Für die Planung wichtig: Der angegebene Volumenstrom gilt freiblasend; in Rohrleitungen beeinflussen Länge, Bögen, Schalldämpfer oder Filter die tatsächliche Luftleistung.

Montage & Wartung

Der Ventilator wird direkt in den Luftkanal integriert und kann in beliebiger Achslage betrieben werden. Die Montagekonsole ist Bestandteil des Gehäuses und unterstützt eine schnelle Wand- oder Deckenmontage.

Für Servicearbeiten lässt sich die Motor-/Laufradeinheit entnehmen, ohne die Rohrleitung zu demontieren. Der außenliegende Klemmenkasten erleichtert den elektrischen Anschluss.

Aufbau, Motor und Schutzfunktionen

Das Gehäuse besteht aus schlagfestem PP-Kunststoff, das Laufrad aus statisch und dynamisch ausgewuchtetem ABS-Kunststoff. Der zweistufige Asynchron-Kondensatormotor (Aluminiumspritzguss) ist für Dauerbetrieb (S1) ausgelegt.

Geschlossene Kugellager sind wartungsfrei. Thermokontakte mit manueller Rückstellung gemäß EN 60335-2-80 unterstützen den sicheren Betrieb. Die Drehzahl ist transformatorisch oder elektronisch regelbar (Spannungssteuerung).

Technische Daten

• Anschluss-Nennweite: NW 100
• Volumenstrom (freiblasend): 180 / 150 m³/h (2 Stufen)
• Drehzahl: 2.400 / 2.200 min^-1
• Leistungsaufnahme: 29 / 18 W
• Motorstrom: 0,17 / 0,11 A
• Schalldruckpegel Gehäuseabstrahlung: 24 / 22 dB(A) (3 m)
• Max. Fördermitteltemperatur: -20 bis +40 °C
• Nennspannung: 1~ 230 V / 50 Hz
• Schutzart: IP44; Wärmeklasse: B; Motorbemessung: S1
• Gewicht: ca. 1,4 kg
